Mehrkanal-USB- und Serienanschluss RK3568 Android-Mutterplatte eingebettete Armplatte

RK3568 Android-Motherboard eingebetteter Arm Board

Übersicht:

Die große Platine der intelligenten industriellen All-in-One-Maschine verwendet die Rockchip RK3568 Quad-Core-Chip-Lösung.

Unterstützung für Android 11 System.

Verbesserte Stromversorgung, Unterstützung von häufig verwendeten externen Geräten.

Reich an Schnittstellen und stabile Leistung.

Für die intelligente Fernsteuerung von Netzen geeignet: Ausrüstung wie Industrie-, Medizin-, Großwerbegeräte, Bildungsvideoterminals und andere Geräte.



Eigenschaften:

1Unterstützung von verschiedenen LVDS-Interface-Displays von 7 bis 84 Zoll (Punkt-zu-Punkt-Full-HD-Display 1920*1080).



2, unterstützt EDP-Schnittstellen-Display.

3, Unterstützung des MIPI-Interface-Display-Bildschirms.



4, Mehrere Netzwerk-Schnittstellen: Ethernet, drahtloses WLAN, Bluetooth, 4G.

5, mehrere interaktive Modus-Schnittstellen: kapazitive Berührung, Infrarotberührung,

Infrarot-Fernbedienung, USB-Tastatur und -Maus, mehrpunkte Optik

Ich fühle mich.



6Mehrkanal-USB-Schnittstelle, Serienanschluss.



7, starke elektromagnetische Störungen und elektromagnetische

Kompatibilität



Sonnenfleckenist ein professioneller Android-Board-Designer/Hersteller in Shenzhen, China.

Wir haben ein Team von mehr als 150 Mitarbeitern. In diesem Team hat die F&E mehr als 80 Mitarbeiter, die Hardware-Ingenieure (Layout, Debugging), Software-Ingenieure (Treiber, Kernel, Tests,(Ausgeführt), ID-Designer und Maschinenbauer.



Sonnenfleckenhat mehr als 10-jährige Erfahrung in PCBA-Design und Massenproduktion, hat auch die ISO9001-Zertifizierung bestanden.

Sunchip kann einen One-Stop-Service von PCB-Layout, Prototyp, Produktion, PCBA SMT, Test, Gehäuse Design, Montage, Software-Anpassung, QC-Kontrolle, After-Sales usw. bieten.





Quad-Core RK3568 Android Decoding Driver Integrated Board Spezifikation (Modellnummer: AD-C33P-V1.1)

Anwendungsbereich

■ Werbebildschirm

■ POS-Maschine

■ Digitale Werbe­maschine für Bildrahmen

■ Touch-All-in-One-Maschine

■ Selbstbedienungsautomaten



Grundlegende Hardware-Spezifikationen:

CPU	Rockchip RK3568 Quad-Core 64-Bit Cortex-A55, GPU Mali-G52
Hauptfrequenz	bis zu 2,0 GHz
Speicherplatz	DDR4 2G/4G optional
Eingebettete Speicherkapazität	EMMC 8GB/16G/32G/64G optional (Kennzeichnung 16GB)
Anzeigeoberfläche	LVDS-Schnittstelle (Einkanal-, 6-Bit-Doppelkanal-, 8-Bit-Doppelkanal). Unterstützt maximale Auflösung 1920x1080, unterstützt 7"-84" Display
	MIPI-Schnittstelle
	EDV-Schnittstelle
Bildschirmspannung	Unterstützung 3.3V/5V/12V optional
Berührungsschirm	Bereitstellung einer I2C-Schnittstelle (kann mehrpunktige resistive Berührung, mehrpunktige kapazitive Berührung unterstützen). Unterstützung von USB-Mehrpunkt-Infrarot-Touch, Mehrpunkt-Akustikwellen-Touch, Mehrpunkt-Optik-Touch.
Das Internet	Mit RJ45-Schnittstelle unterstützt 10/100/1000M Ethernet.
	Ausgestattet mit WIFI & BT-Modul, unterstützt Wi-Fi 802.11b/g/n Protokoll.0
Bilddrehung	Unterstützung von 0°, 90°, 180°, 270° manueller/automatischer Drehung, Unterstützung der Schwerkraftsensorfunktion
Echtzeituhr	Batterie mit externer Echtzeit-Stelle
Schnittstellenvorrichtung	Unterstützung der MIPI-Schnittstellenkamera, bis zu 500W Pixel
	4 USB HOST, 1 USB OTG (Unterstützung von USB-Kamera@500W USB-Drucker, U-Festplatte, Maus, Tastatur, Standard-USB-Peripheriegeräte)
	3 Gruppen von seriellen Ports Unterstützung eines externen seriellen Gerätemodules (NFC-Modul, Drucker, Kartenleser usw.)
	TF-Karte, maximale Unterstützung 32 GB
	Leistungsverstärker der Klasse D: 3W*2 8 Ohm, Mikrofon zur Unterstützung
	HD 2.0-Ausgabe
Audio	MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP-Format
Video	Unterstützt 4K 60fps H.265/H.264/VP9 Video Decodierung. Unterstützt 1080P 100fps H.265/H.264 Video Codierung. Unterstützt 8M ISP, unterstützt HDR.
Bild	Unterstützung von JPG, BMP, PNG und anderen Bildformaten und Unterstützung der Dreh-/Diashow-/Bildzoomfunktion
Stromadapter	Eintritt: AC100-240V.50-60HZ, Ausgang: DC12V 3A





Grundlegende Softwarespezifikationen:



Betriebssystem	Android 11-System
Grundlegende Softwarefunktionen	Web-Browser, Web-Chat, E-Mail, E-Book, Ressourcenmanager
Schallwirkungsmodus	Uhr, Wecker, Taschenrechner, Aufzeichnung
Sprachunterstützung	Mehrsprachig
Aufzeichnung	Unterstützung der Aufnahme im MP3- und WMA-Format
Werkzeug	Zeitplan
	Alarmuhr
	Rechner
	Anmerkung
	Wetter + Uhr
	Aufzeichnung
Textverarbeitung	EPUB, WORD, EXCEL, POWERPOINT, PDF und TXT
E-Buch	Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgenommen.
Zeitplan	Zeitplan
Eingabe	Standard-Android-Tastatur, optionale Eingabemethode von Drittanbietern (Chinesisch, Koreanisch, Japanisch usw.)
Netzwerk	Browser - Chrome Lite
	GOOGLE Markt
	E-Mail
	Gmail
	Google-Sprechen
Systemmanagement	Unterstützung von OTA-Fern-Upgrade, U-Disk-Upgrade, SD-Upgrade (stille Installation)
	Originale ökologische Android-System, offene Root-Berechtigung, kann Produkt-Anpassungsentwicklung durchführen
	Anpassbares lokales oder entferntes Servermanagementsystem
	Unterstützung für verschiedene Android-Fernwerbesysteme von Drittanbietern
	Unterstützt mehrere serielle Geräte, USB-Geräte
	Unterstützen Sie zwei-Bildschirm unterschiedliche Anzeige

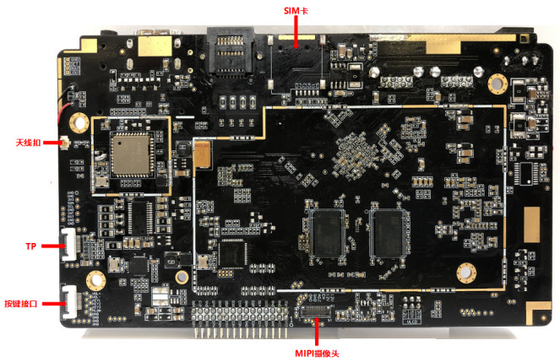

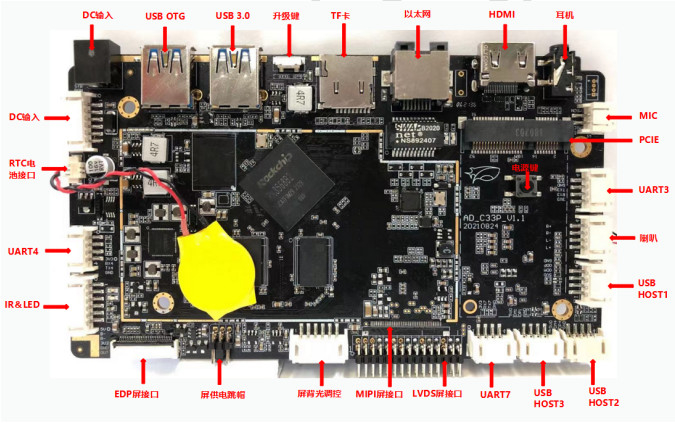

Android-Boardbilder:











Rockchip RK3568 Lösung: Android 11 Betriebssystem, nur Hauptplatine (keine Unterplatine).

Quad-Core, LVDS/EDP/MIPI/HD OUT für die Anzeige, 3*Serial Port (UART3, UART4, UART7),

2.4G WIFI und Bluetooth 4.0, 10/100/1000M Ethernet, Unterstützung von 4G LTE MINI PCIE, 1*USB 3.0,

1*USB OTG, 3*4PIN USB, 12V/3A.

Unterstützung der Drehung manuell oder automatisch; RTC; Unterstützung der Berührung;

Bitte fragen Sie uns jederzeit an. Vielen Dank im Voraus!

Dienstleistung:

1. PCBA-Entwurf

2. Wohnungsbau

3. Anpassung von Software und Hardware

4. Logo-Druck auf Wohnungen

5. Anpassung der Software: Boot-Bild, Boot-Animation, Benutzeroberfläche, Launcher, APP, Funktion

6. Produkte von guter Qualität

7. Vollständiger Kundendienst mit technischer Unterstützung

8.100% QC-Prüfung vor dem Versand
